當前位置：JJJ-1-BW160A-T4型四輪拖掛攪拌灌漿機(一體機）
發布時間：2023-03-20 17:53 瀏覽次數：1021次
攪拌灌漿一體機簡介：

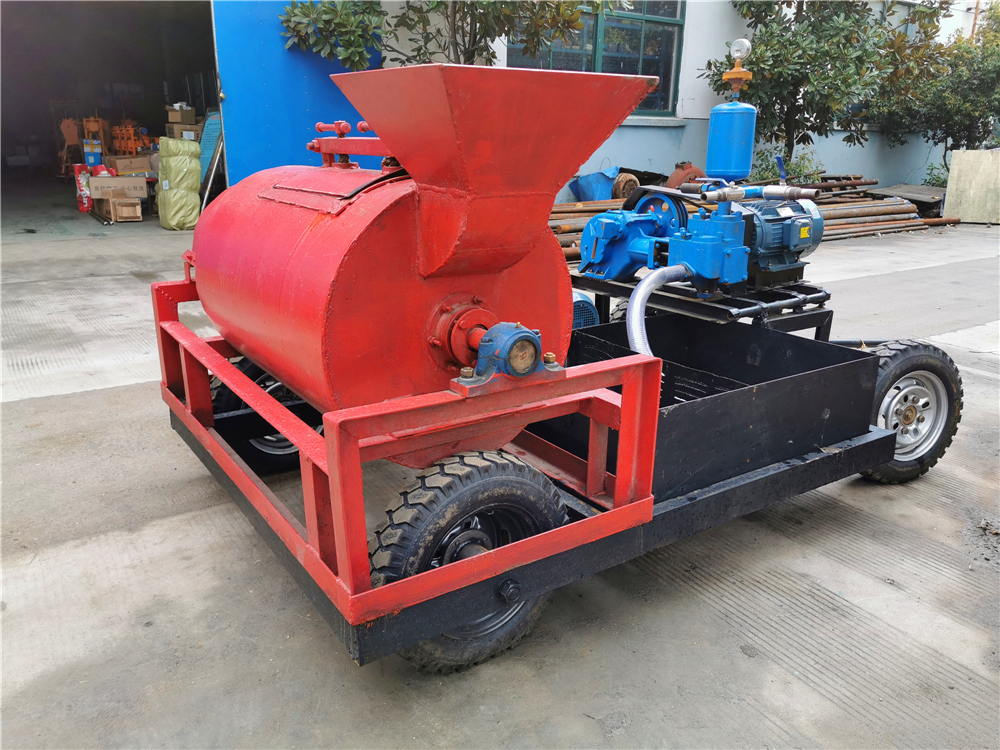

JJJ-1-BW160A-T4型四輪拖掛攪拌灌漿機是為了適應快速高效的市場需求，專門研制的既可以攪拌也可以灌漿的設備，攪拌機、灌漿泵（泥漿泵、灌漿泵）、動力（電動機或者柴油機）安裝在同一四輪拖掛移動底座上，減少人員勞動強度、移動方便、快速高效，是目前市場比較實用科學的一體化灌漿設備。
JJJ-1-BW160A-T4型四輪拖掛攪拌灌漿機是為了適應快速高效的市場需求，專門研制的既可以攪拌也可以灌漿的設備，攪拌機、灌漿泵（泥漿泵、灌漿泵）、動力（電動機或者柴油機）安裝在同一四輪拖掛移動底座上，減少人員勞動強度、移動方便、快速高效，是目前市場比較實用科學的一體化灌漿設備。
適用范圍：廣泛用于水電、大壩、鐵路、交通、建筑、礦山、市政、基坑支護等行業的工程注漿施工中，將泥土、水泥、膨脹土、砂等粉料與水及其它添加劑混合并快速制成漿液進行灌漿注漿作業。
JJJ-01型攪漿機介紹及技術參數
該系列產品采用封閉式、滾軸與攪刀一體化，具有制漿速度快，漿液攪拌均勻、安全等特點。
主要特點：1.該系列比常規制漿速度快，漿液攪拌均勻。2.傳動系統與料桶之間一體化，質量可靠穩定。
容量：500L，電機功率：7.5kw，柴油機：1100柴油機
需用水灰比：0.5:1，攪拌時間：3min
BW160A型泥漿泵（注漿泵、灌漿泵）介紹及技術參數
BW-160A型泥漿泵為臥式單缸雙作用往復活塞式泵，泵頭上裝有四個Ф40鋼球閥，從而提高了壓力。主要用于工程地質鉆機鉆進中向井內或物探中向爆破孔內供給沖洗液，亦可用于堤壩灌漿、工程注漿，可以泵送含砂量小于5%的泥漿或?qū)饘俸拖鹉z件無腐蝕作用的其他液體，該泵具有體積小、重量輕、耐用等特點，更適合地質勘探上使用。
|
水泵類型
|
臥式
|
|
作用種類
|
往復式雙作用
|
|
缸數
|
1
|
|
缸套直徑
|
Φ95
|
|
行程
|
85
|
|
往復次數(bats/min)
|
165
|
|
排水量(L/min)
|
160
|
|
最大壓力(Mpa)
|
1.6
|
|
輸入轉速(r/min)
|
951
|
|
三角皮帶輪節徑
|
270
|
|
三角皮帶輪類型及槽數
|
B型×3槽
|
|
所需功率
|
7.5
|
|
吸水管直徑
|
45
|
|
排水管直徑
|
38
|
|
動力
|
柴油機R180：5.67kw,轉速2600r/min
電動機：7.5kw，轉速1440r/min
|
備注：根據用戶需求可以更換BW160A型單缸泥漿泵、BW200A型雙缸泥漿泵、BW150型或者ZBI150型三缸注漿泵、BW160/10型或者更大的三缸注漿泵。
外形尺寸（長寬高）：2000*1500*1500
重量:980
