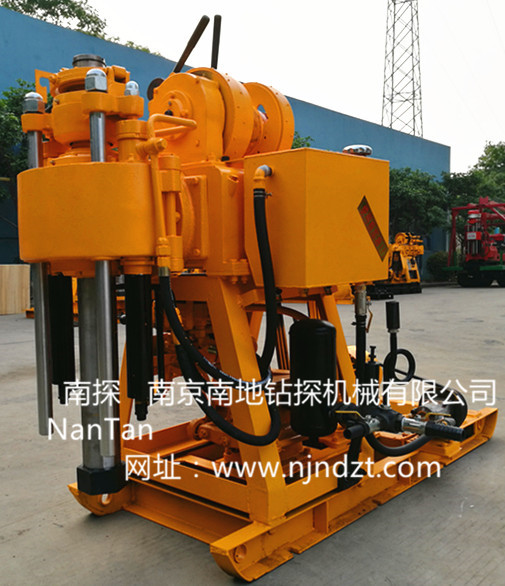

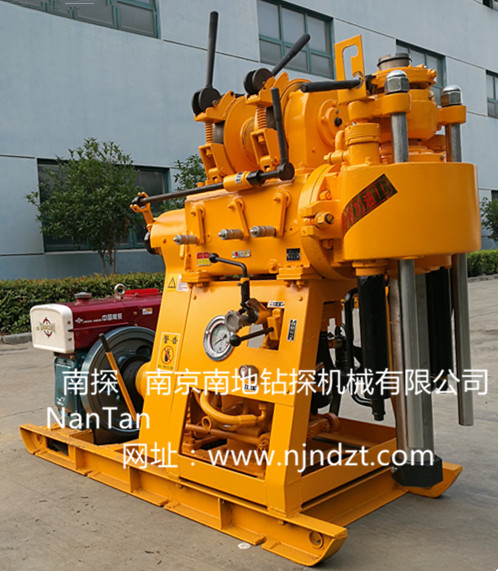

當前位置：XY-200A-1型地質勘探高速鉆機（帶水泵一體機、大立軸粗主機桿）（200米）、地勘鉆機、地質鉆機、工勘鉆機、取樣鉆機
發布時間：2023-03-20 17:22 瀏覽次數：925次
產品介紹（Introduction）:
XY-200A-1型鉆機是在XY-200型鉆機的基礎上根據客戶要求，加大立軸通孔直徑和主動鉆桿直徑及加裝了水泵形成一體機。是一種具有油壓給進的大轉矩輕便高速鉆機。
鉆機根據用途既可以取土樣、巖芯樣，也可以不取芯鉆孔（鉆孔灌漿、水井等）,或者進行重型動力觸探和標貫試驗（SPT）、沖擊提取不擾動土土壤取樣原狀土或者沙土取樣。是一種多用途液壓輕便型鉆機。
?為使本機的適用性更廣泛，滿足不同用戶的需求，推出標準型XY-200A型鉆機（不帶水泵和移機功能）、移機型XY-200A（YJ）型鉆機（帶移機功能）和帶移機帶水泵功能的XY-200A-2型鉆機。鉆機、柴油機(或電動機）安裝在同一底座上。鉆進深度可達200米。
?用戶可以根據自己所需鉆機是否帶機肚泥漿泵及是否需要移機功能機型選擇。
?本鉆機適用于工民建、鐵路、水電、交通、橋梁、壩基等建筑物的工程地質勘察;地質巖芯鉆探、物理勘察;小型灌漿孔、地熱孔、爆破孔、各種混凝土檢測孔的鉆進;小型水井鉆進，小型基樁孔。根據地層的不同，可選用金剛石、硬質合金、螺旋等鉆頭進行鉆孔。具有結構緊湊，重量輕，體積小，可拆性好等優點，是適應新型市場需求不可多得的理想設備之一。
主要特點（Features）:
(1) 具有油壓自動給進機構，提高鉆進效率，減輕工人體力勞動強度。
(2) 采用球卡夾持機構代替卡盤，并配有夾持定位機構可實行不停機倒桿。
(3) 配有孔底壓力計指示壓力，便于掌握孔內情況。
(4) 手柄集中，操作方便。
(5) 結構緊湊，鉆機及動力機都安裝在同一個底座上，占用場地面積小。
(6) 重量輕，分解性強，便于搬遷，適合于平原或山區工作。
(7) 裝有了安全防護罩，突出了設備人性化設計特點。
(8) 給進油缸下端與立軸箱連接處裝有固定螺母，提高了鉆機可靠性。
(1) 具有油壓自動給進機構，提高鉆進效率，減輕工人體力勞動強度。
(2) 采用球卡夾持機構代替卡盤，并配有夾持定位機構可實行不停機倒桿。
(3) 配有孔底壓力計指示壓力，便于掌握孔內情況。
(4) 手柄集中，操作方便。
(5) 結構緊湊，鉆機及動力機都安裝在同一個底座上，占用場地面積小。
(6) 重量輕，分解性強，便于搬遷，適合于平原或山區工作。
(7) 裝有了安全防護罩，突出了設備人性化設計特點。
(8) 給進油缸下端與立軸箱連接處裝有固定螺母，提高了鉆機可靠性。
(9) 主動鉆桿采用中六方53*Φ59。
鉆機額定鉆孔深度200m，最深不得超過220m。額定開孔直徑200mm．最大開孔直徑允許500mm。鉆深與鉆徑應根據地層情況而定。
鉆機主要技術參數：
|
1、基本參數
|
鉆孔深度：100m,150m,200m，最大開孔直徑：500 mm ，終孔直徑：110,91,75 mm
鉆桿直徑：42,50 mm，鉆孔傾角：90-75°
鉆機外廓尺寸（L×B×H)：1700×780×1460 mm，鉆機重量(不包括動力機): 700kg
|
|
2、回轉器
|
主動鉆桿：六方帶槽53*Φ59*4500mm,主機桿夾持方式：手動球卡式
立軸轉速(四檔)：1010,505,236,118 r/min，立軸行程：450 mm
立軸空載向上最大移動速度：3 m/s ，立軸空載向下最大移動速度 ：4 m/s
立軸最大給進力：15 KN，立軸最大起重力：25 KN
|
|
3、卷揚機
|
最大起重量(單繩)：17 KN，卷筒轉速：121,76,36 r/min
卷筒圓周線速度(二層)：1.05,0.66,0.31 m/s，卷筒直徑：140 mm
鋼絲繩直徑：10 mm，鋼絲繩容量：35 m，抱閘直徑：252 mm，閘帶寬度：50 mm
|
|
4、水泵
|
2 類型:臥式單缸雙作用，最大排量：95(77)L/min，最大許用壓力 :1.2Mpa，
3 工作壓力:0.7Mpa，沖程次數:120(96) 次/min，缸套套直徑 : 80mm，活塞行程: 100mm
|
|
5、油泵
|
型號：YBC-20/125，額定壓力：16 Mpa 流量：20 ml/r 額定轉速；1500 r/min
|
|
6、動力裝置
|
電動機型號：Y160L-4，額定功率：15 KW，額定轉速：1460 r/min
|
|
柴油機型號：S1115，額定功率：16.2KW，額定轉速：2200 r/min
|
|
|
柴油機型號：L24，額定功率：17KW，額定轉速：2200 r/min
|
注:.本鉆機動力標準配備柴油機,也可配備電動機,需由用戶訂貨時提出.
選配：我公司生產的：三腳架鉆塔、四輪拖掛底座及四角架鉆塔、履帶底盤及四角架鉆塔、履帶底盤及液壓起落鉆塔等鉆機底座和鉆塔，泥漿泵可以選配：BW160A型單缸泥漿泵、BW200型雙缸泥漿泵或者BW150、BW160/10型三缸泥漿泵。
